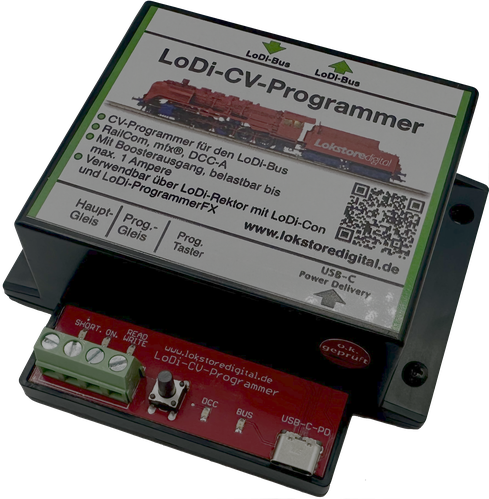

Der LoDi-CV-Programmer

Endlich ist es soweit! 🎉
Der LoDi-CV-Programmer ist da !

Er ist der neueste Zugang im LoDi-Bus-Familie und lässt sich ganz bequem an den LoDi-Rektor oder hinter andere LoDi-Bus-Teilnehmer einstecken. Damit er mit der Zeit geht, haben wir ihm eine moderne USB-C-PD-Technik spendiert – so kann man nun die Spannung des Geräts individuell anpassen.

Aber das war’s noch nicht: Neben seiner Funktion als Programmiergerät ist er auch als kleiner Booster mit bis zu 1 Ampere nutzbar. Und das Beste? Neben dem gängigen DCC-Protokoll kann er sich auch mit mfx-Decodern unterhalten – und natürlich haben wir schon an die Zukunft gedacht: DCC-A ist in Vorbereitung! 🚀

Kurz gesagt: Ein echtes Multitalent für deine Modellbahn! 🔧✨

Die Eigenschaften des LoDi-CV-Programmer

• Professionelles Programmiergerät für die Datenformate DCC und mfx®.
• Vorbereitet für das zukünftige Datenformat DCC-A.
• Voll integrierte LoDi-Bus-Komponente ab LoDi-Rektor Version 03.04.05.
• Automatische Anmeldung aller mfx®-fähigen Lokomotiven.
• Vollständige RailCom-Unterstützung – komfortables Auslesen und Schreiben von CVs auf dem Hauptgleis.
• Komfortable Konfiguration der LoDi-DCC-Zubehördecoder sowie Decoder anderer Hersteller.
• Moderne Spannungsversorgung über USB-C PD (Power Delivery) mit einstellbarer Ausgangsspannung von 9–20 V mittels LoDi-Con oder LoDi-ProgrammerFX.
• Integrierter Mini-Booster mit bis zu 1 Ampere Ausgangsleistung – ideal für kleinere Anlagen.

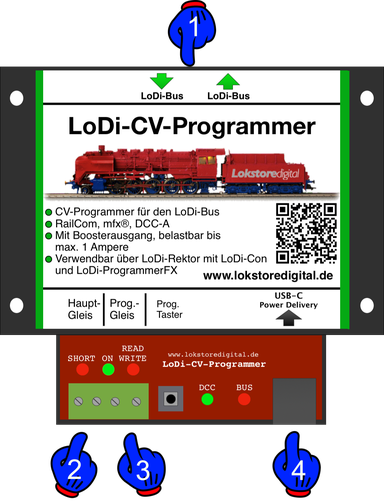

1. Der LoDi-CV-Programmer und seine Anschlüsse

Der LoDi-CV-Programmer ist ein vielseitiges Programmiergerät, das nahtlos mit dem LoDi-Bus (ehemals µCon-Bus) zusammenarbeitet. Für den Betrieb wird der LoDi-Rektor als zentrale Steuereinheit benötigt.

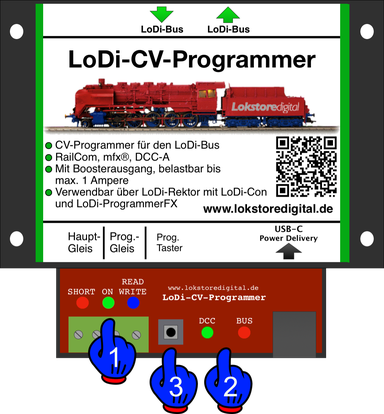

2. LEDs und Programmiertaster des LoDi-CV-Programmer

Über die Led Anzeigen am LoDi-CV-Programmer können Sie Information erhalten, die hilfreich bei der Fehlersuche und der Einstellung des Gerätes sein können.

Ein kurzes Antippen des Tasters schaltet der Gleisausgang aus oder wieder an. Die LED "ON" erlischt oder wird dadurch eingeschaltet.

Darüber kann mittels des Prog.-Taster die Programmierung der Adresse vorgenommen werden. Der LoDi-Bus stellt 63 Adressen zur Verfügung. Sobald der Taster länger als 3 Sekunden gedrückt wird, blinken die Bus und DCC Led abwechselnd Rot / Grün. Dieser Vorgang kann durch erneutes Drücken des Tasters unterbrochen werden oder endet, wenn eine neue Adresse über den Bus an den LoDi-Bus-Teilnehmer gesendet wird. Versteht der Teilnehmer das Signal, endet der Programmiervorgang und er befindet sich wieder im Normalbetrieb.

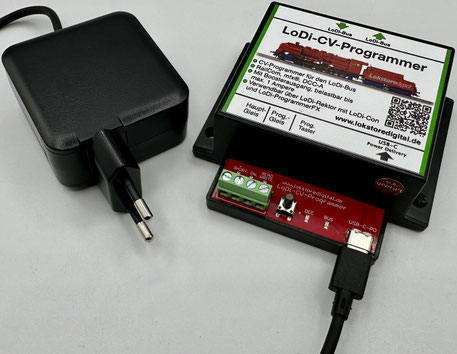

3. Anschluss an ein Netzteil

USB-C Power Delivery (PD) – Flexible und sichere Stromversorgung

Der LoDi-CV-Programmer wird mit einem 45-Watt-USB-C-PD-Netzteil ausgeliefert, das die folgenden Spannungen bereitstellt:

4. Anschluss an den LoDi-Bus

Der LoDi-Bus – Zuverlässige Kommunikation zwischen Komponenten

Der LoDi-Bus (ehemals µCon-Bus) wurde ursprünglich entwickelt, um eine stabile und verlustfreie Datenübertragung über lange Distanzen zu ermöglichen. Während er anfangs speziell für Booster gedacht war, hat er sich mittlerweile zu einem vielseitigen Kommunikationssystem für verschiedene LoDi-Komponenten weiterentwickelt.

Im LoDi-Bus werden die Geräte in einer Linie hintereinander verbunden, eine sternförmige Verkabelung ist nicht vorgesehen.

Der LoDi-CV-Programmer ist aber der LoDi-Rektor Firmwareversion 3.4.5 vollständig in den Bus integriert und steht in kontinuierlichem Austausch mit dem LoDi-Rektor. Dabei versorgt der LoDi-Rektor den LoDi-CV-Programmer mit den erforderlichen Steuerdaten und sendet diese über den LoDi-Bus. Doch die Kommunikation verläuft nicht nur in eine Richtung. Der LoDi-CV-Programmer kann ebenfalls Daten an den LoDi-Rektor zurücksenden, die dann in den LoDi-ProgrammerFX, LoDi-Con oder die Modellbahnsteuerung einfließen. Dazu gehören unter anderem Messwerte wie Strom- und Spannungsmessungen, die Statusüberwachung von Kurzschlüssen, Überwachung des Netzteils sowie die aktuelle Gerätetemperatur und noch viel mehr.

Über den LoDi-Rektor in Kombination mit dem LoDi-ProgrammerFX sowie dem LoDi-Con lassen sich zahlreiche Einstellungen für den LoDi-CV-Programmer vornehmen. So kann beispielsweise die Kurzschlussempfindlichkeit angepasst oder die Adresse verwaltet werden.

6. Anschluss an das Gleis

Mit dem eingebauten kleinen Booster des LoDi-CV-Programmers lassen sich kleine Anlagen mit bis zu fünf Loks problemlos steuern – natürlich abhängig davon, wie viel Strom die einzelnen Loks benötigen. In unseren Tests mit einer kompakten Anlage und fünf Zügen konnte der LoDi-CV-Programmer zuverlässig den Betrieb übernehmen.

Dabei ist jedoch zu beachten, dass der LoDi-CV-Programmer in erster Linie als Programmiergerät konzipiert wurde. Der integrierte Booster ist ideal für kleine Testaufbauten und den Fahrbetrieb im niedrigen Leistungsbereich. Dauertest-Ergebnisse zeigen, dass eine Belastung von bis zu 0,8 A optimal ist, während kurzfristig auch bis zu 1,1 A möglich bleibt.

Soll eine größere Anlage oder eine höhere Stromaufnahme realisiert werden, empfiehlt sich der Einsatz eines LoDi-Boosters. Dieser sorgt für eine stabile und leistungsfähige Spannungsversorgung und ermöglicht den sicheren und zuverlässigen Betrieb auch mit mehreren Zügen und zusätzlicher Beleuchtung oder digitalen Verbrauchern.

ACHTUNG!!!

Der LoDi-CV-Programmer benötigt eine separate Stromversorgung und ist elektrisch isoliert vom LoDi-Booster bzw. LoDi-Booster 10A. Daher ist es nicht möglich, von einem Booster-versorgten Gleisabschnitt direkt über eine Trennstelle in den Programmierbereich zu fahren. Zur Vermeidung von Schäden empfehlen wir, das Fahrzeug von Hand oder mittels eines Trennungsgleises in den Programmierbereich umzusetzen.

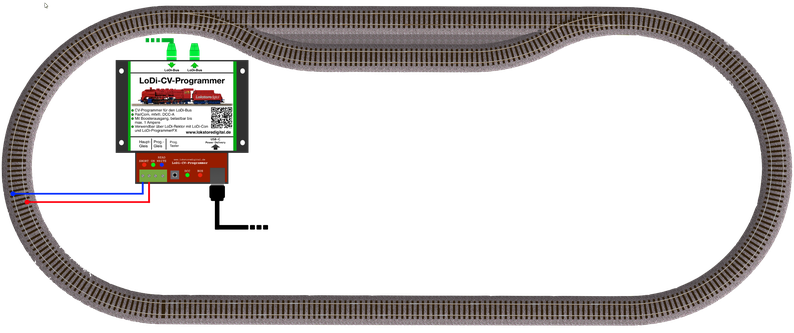

Wer sich einen kleinen Testkreis aufgebaut hat und diesen über den LoDi-CV-Programmer betreiben möchte, kann dafür direkt den Hauptgleis-Ausgang verwenden.

Bitte beachten Sie, dass entweder das Hauptgleis oder das Programmiergleis aktiv sein kann – nie beide gleichzeitig!

Am Programmiergleis-Ausgang stellt der LoDi-CV-Programmer maximal 500 mA zur Verfügung.

7. Anschluss an das Programmiergleis

Wie oben bereits erwähnt, verfügt der LoDi-CV-Programmer über zwei Ausgänge: Den sogenannten „Hauptgleis-Ausgang“ (links) und den „Programmiergleis-Ausgang“.

Am Programmiergleis-Ausgang stehen Ihnen zum Programmieren bis zu 500 mA zur Verfügung. Das Programmiergleis sollte ein separater Gleisabschnitt sein, auf dem Sie störungsfrei immer nur ein Fahrzeug oder einen Decoder programmieren können.

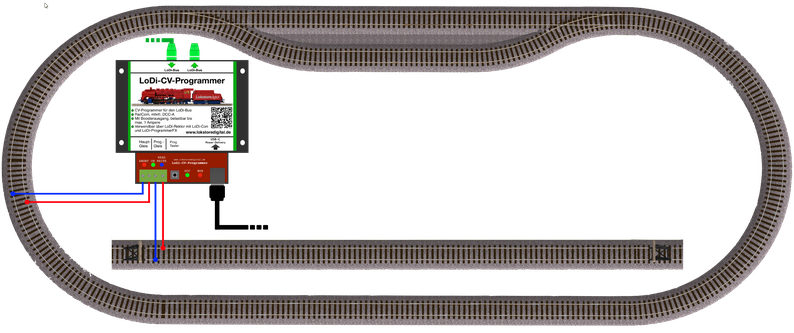

In unserem Schaubild haben wir zusätzlich zu unserem kleinen Fahrkreis ein separates Gleisstück als Programmiergleis eingerichtet.

Noch eine wichtige Info zum Programmieren einer Lok auf dem Programmiergleis:

Warum sollte sich nur eine Lok auf dem Programmiergleis befinden?

Das Programmiergleis ist speziell dafür gedacht, einzelne Loks zu erkennen und deren CV-Werte (Konfigurationsdaten) auszulesen oder zu ändern. Damit das zuverlässig funktioniert, muss die Zentrale eindeutig wissen, mit welcher Lok sie gerade spricht.

Wenn mehrere Loks gleichzeitig auf dem Programmiergleis stehen, kann es zu folgenden Problemen kommen:

• Falsche Rückmeldungen: Die Zentrale bekommt widersprüchliche Signale und kann die Lok nicht korrekt identifizieren.
• Fehlerhafte CV-Programmierung: Änderungen könnten auf die falsche Lok geschrieben werden – oder gar nicht.
• Kurzschluss: Wenn der Gesamtstrom von 500mA übertroffen wird durch mehrere Fahrzeuge auf dem Programiergleis, kann weder gelesen noch geschrieben werden.

Daher gilt:

👉 Immer nur eine Lok aufs Programmiergleis stellen – dann läuft alles zuverlässig und sicher.

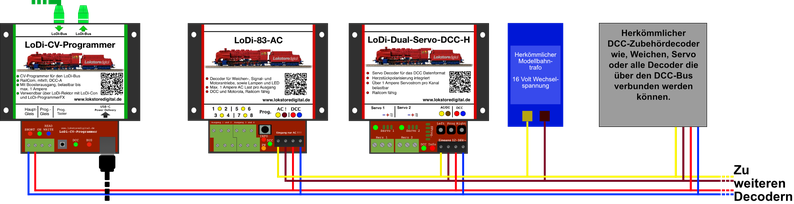

8. Anschluss an Zubehördecoder

Viele Kunden setzen in ihren Anlagen Zubehördecoder ein, wie z.B. den LoDi-83-AC oder Weichen- und Signaldecoder anderer Hersteller.

Mit dem LoDi-CV-Programmer können Sie diese Decoder direkt über den Anschluss des Hauptgleises mit Digitalinformationen versorgen. Dadurch entfällt die Notwendigkeit eines separaten Boosterausgangs für das Zubehör.

DCC-Zubehördecoder mit RailCom-Unterstützung kommunizieren über den LoDi-CV-Programmer bidirektional. Sie können somit live am Gleisstrang die CVs aller angeschlossenen RailCom-fähigen Zubehördecoder auslesen und programmieren. Darüber hinaus erhalten Sie unmittelbar über RailCom eine Bestätigung, sobald der Decoder einen Schaltbefehl ausgeführt hat.

Alle LoDi-DCC-Zubehördecoder verfügen über RailCom und sind somit vollständig über den

LoDi-CV-Programmer konfigurierter.

An einem LoDi-CV-Programmer können bis zu 30 Weichendecoder betrieben werden. Die tatsächlich mögliche Anzahl hängt vom Stromverbrauch der angeschlossenen Decoder ab. Über die integrierte Stromverbrauchsanzeige des LoDi-CV-Programmers behalten Sie jederzeit den Überblick über den aktuellen Strombedarf.

Selbstverständlich steht das Programmiergleis weiterhin zur Verfügung, während der Hauptgleisausgang beispielsweise für Decoder oder eine kleine Fahrstrecke verwendet wird.

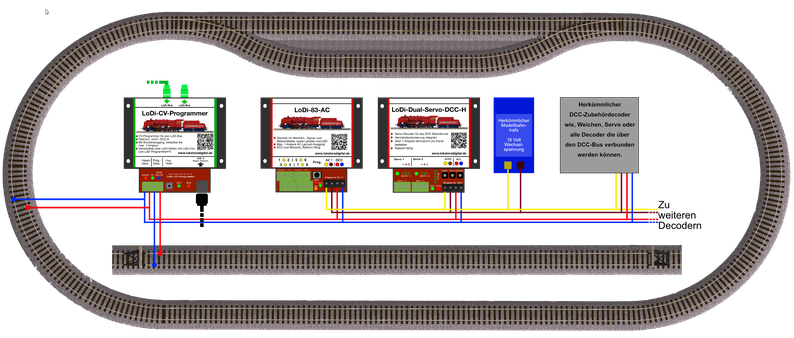

Im folgenden Bild zeigen wir einen kleinen Komplettaufbau. Bei Bedarf lassen sich hier selbstverständlich weitere Komponenten integrieren, zum Beispiel Rückmelder wie z.B. der LoDi-8-GBM.

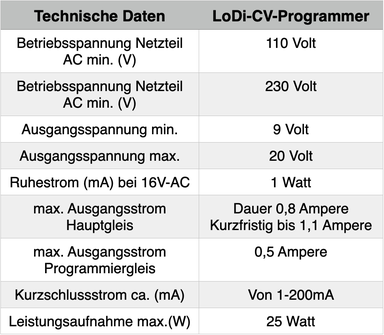

9. Technische Daten

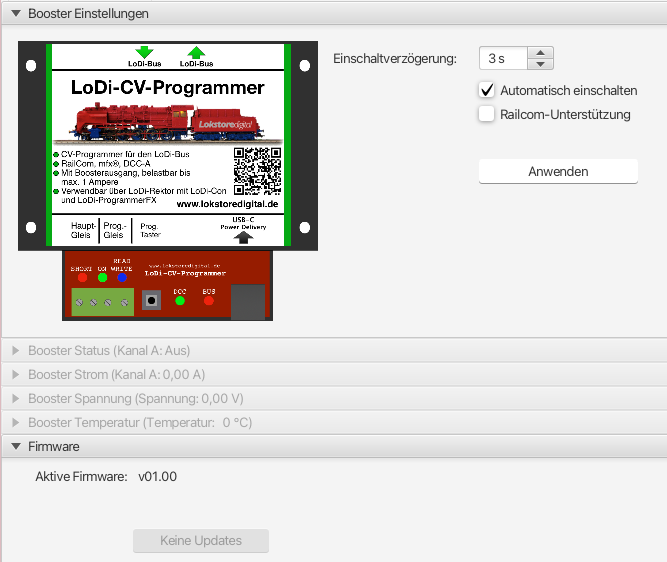

10. Einrichten des LoDi-CV-Programmer im LoDi-PrgrammerFX

sowie Firmwareupdate

Hier geht es zum Einrichten des LoDi-CV-Programmer

11. Download LoDi-CV-Programmer PDF-Version

Hier können Sie eine Zusammenfassung des LoDi-Booster für Hard- und Software als PDF-Datei downloaden.
