Der LoDi-Shift-Commander ist das Interface für alle LoDi-Operatoren und der Modellbahnsoftware. Er wurde sowie der LoDi-Rektor oder der LoDi-S88-CommanderLX für höchste Effizienz im Anwendungsbereiche entwickelt.

Am LoDi-Shift-Commander befinden sich 2 Busse der erste Bus ist der "Schnelle" und der zweite der "Langsame" Bus. Es können insgesamt bis zu 60 LoDi-Operatoren am LoDi-Shift-Commander angeschlossen werden.

Alle die zum LoDi-Shift-Commander  gehörigen Geräte werden in Lila gekennzeichnet. Dieses Prinzip wird auch im Gerätebaum angewendet.

1.Die Übersicht

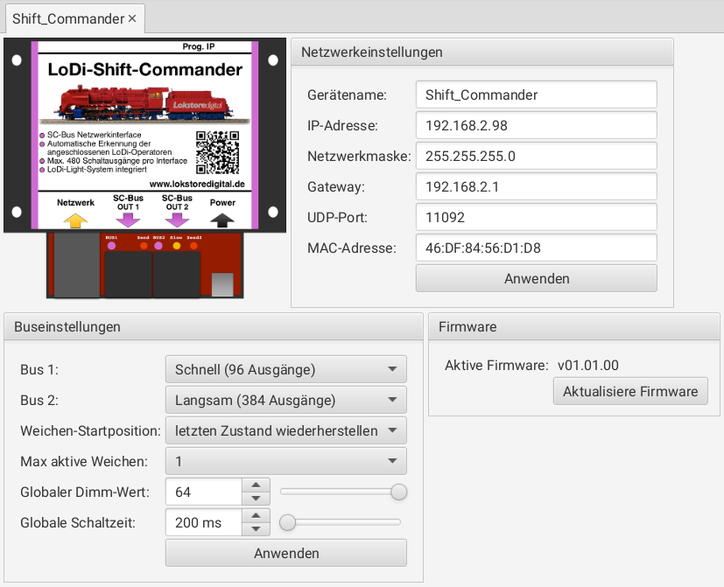

Der Geräteeditor des LoDi-Shift-Commanders beinhaltet die folgenden Bereiche:

• Buseinstellungen: Einstellen der beiden SC-Busse des LoDi-Shift-Commanders
• Netzwerkeinstellungen: Einstellen der IP-Addresse
• Firmware: Update der Firmware des LoDi-Shift-Commanders

• Bus 1 und Bus 2: Die beiden SC-Busse können entweder als Lichtbus (Schnell) oder als Schaltbus (Langsam) betrieben werden. Bus 1 kann nur als Lichtbus, Bus2 als Licht und als Schaltbus verwendet werden. Je nach Einstellung ändert sich nicht nur die Anzahl der Ausgänge, sondern auch weitere Eigenschaften:

• Schnell (96 Ausgänge): Diese Einstellung wird hauptsächlich für Lichtsignale und Lichteffekte verwendet. Jeder Ausgang kann dabei in 64 Stufen zwischen aus und ein gedimmt werden. Die Wiederholrate liegt bei 100 Hz. Es wird empfohlen an diesen Bus LoDi-Operator 16-SD-FL Module anzuschließen.
• Langsam (384 Ausgänge): Diese Einstellung wird für Schaltausgänge wie Weichen oder mechanische Signale verwendet. Sämtliche LoDi-Controller Module wie z.B. der LoDi-Light-Operator 4-C-LED können nur am Lichtbus betrieben werden.

• Weichen-Startposition: Legt die Initialisierung der Weichen beim Start des LoDi-Shift-Commanders fest.
• Keine Initialisierung: Die Weichen werden nicht angesteuert. Dies ist sinnvoll, wenn die Modellbahn-Steuersoftware die Weichen selbst beim Start in die richtige Position schaltet.
• Letzten Zustand wiederherstellen: Die Weichen werden in die zuletzt geschaltete Position gebracht.
• Alle Positionen einmal durchschalten: Für jede Weiche wird jeder mögliche Zustand einmal angefahren. Danach wird der letzte bekannte Zustand wieder hergestellt. Dies ist vor allem für motorische Weichenantriebe sinnvoll, die in Mittelstellung nur in eine Richtung fahren können.
• Max aktive Weichen: Diese Einstellung wirkt sich auf die Anzahl der gleichzeitig geschalteten Magnetartikel wie z.B. Weichen aus. In der Regel benötigen solche Artikel für kurze Zeit relativ viel Strom. Um negative Effekte auf andere angeschlossene Geräte zu vermeiden, kann die Anzahl der gleichzeitig geschalteten Magnetartikel mit dieser Einstellung begrenzt werden. Die Weichen schalten dann entsprechend nacheinander.
• Globaler Dimm-Wert: Diese Einstellung hat nur auf den Lichtbus Auswirkungen. Sie bestimmt, wie stark ein Ausgang am Lichtbus in der Grundeinstellung gedimmt wird. Der Dimm-Wert ist auch für jeden Ausgang einzeln einstellbar. Daher sollte diese Einstellung im Normalfall auf dem Default-Wert 64 belassen werden.
• Globale Schaltzeit: Dieser Wert wirkt bei allen Kommandos mit Zeitbezug. Er bestimmt zum Beispiel, wie lange eine Weiche schaltet. Dieser Wert kann auch in jedem Kommando einzeln eingestellt werden. Es empfiehlt sich daher hier den Wert für die Weichenschaltzeit einzustellen und den Wert bei anderen Kommandos manuell zu setzen.

Der Knopf "Anwenden" übernimmt alle Einstellungen und schreibt sie auf das Gerät. Im Anschluss erfolgt ein automatischer Neustart des Geräts.

siehe Netzwerkeinstellungen im Abschnitt Erstinbetriebnahme von LoDi-Geräten.

2. Die Busübersicht und Zuordnung

Die Knoten Bus 1 und Bus 2 bilden die beiden SC-Bus Anschlüsse des LoDi-Shift-Commanders ab. Unterhalb der Busknoten werden die Geräte in der Reihenfolge angezeigt, in der sie ausgehend vom SC-Bus Anschluss gefunden wurden.

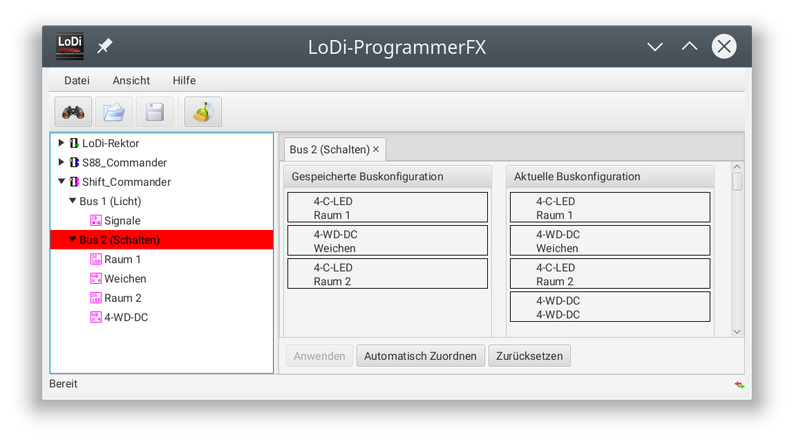

Beim Einlesen der Module wird geprüft, ob sich die Anzahl oder die Art der Module geändert hat. Wird eine Abweichung mit der letzten gespeicherten Buskonfiguration festgestellt, so werden beide Busse abgeschaltet. Der Bus mit der abweichenden Buskonfiguration wird rot hinterlegt. Am LoDi-Shift-Commander blinken die Bus-LEDs.

Diese Funktionalität sorgt dafür, dass bei Umbauarbeiten am Bus die Signale am richtigen Ausgang herauskommen. Sie ist also als Schutzmaßnahme zu verstehen.

Um den Bus wieder in Betrieb zu nehmen, muss man auf den entsprechenden Busknoten klicken und im erscheinenden Busdialog die Module korrekt zuordnen.

Im obigen Screenshot wurde ein Modul zum Bus hinzugefügt. In diesem Fall reicht es den Knopf "Automatisch Zuordnen" zu drücken.

Führt die automatische Zuordnung nicht zum Ziel, so kann man verbleibende Module manuell per Drag'n'Drop oder per Kontextmenü zuordnen.

Die Farbkodierung der Module ist wie folgt:

• Gelb: Das Modul verbleibt am Bus.
• Grün: Das Module wurde hinzugefügt.
• Rot: Das Modul wurde vom Bus entfernt.

Um festzustellen wie die Module zugeordnet wurden, kann man die Maus über ein Modul halten. Der entsprechende Gegenpart wird dann hervorgehoben.

Über den Knopf "Zurücksetzen" werden alle vorher getätigten Zuordnungen wieder zurückgesetzt.

Wird die Schaltfläche "Anwenden" aktiv, so kann die neue Buskonfiguration übernommen werden. Bei der Übernahme werden die auf den Modulen befindlichen Kommandos mit den Modulen verschoben oder entfernt. Nach erfolgreicher Übernahme sind beide Busse wieder aktiv.

3. Firmwareudpate

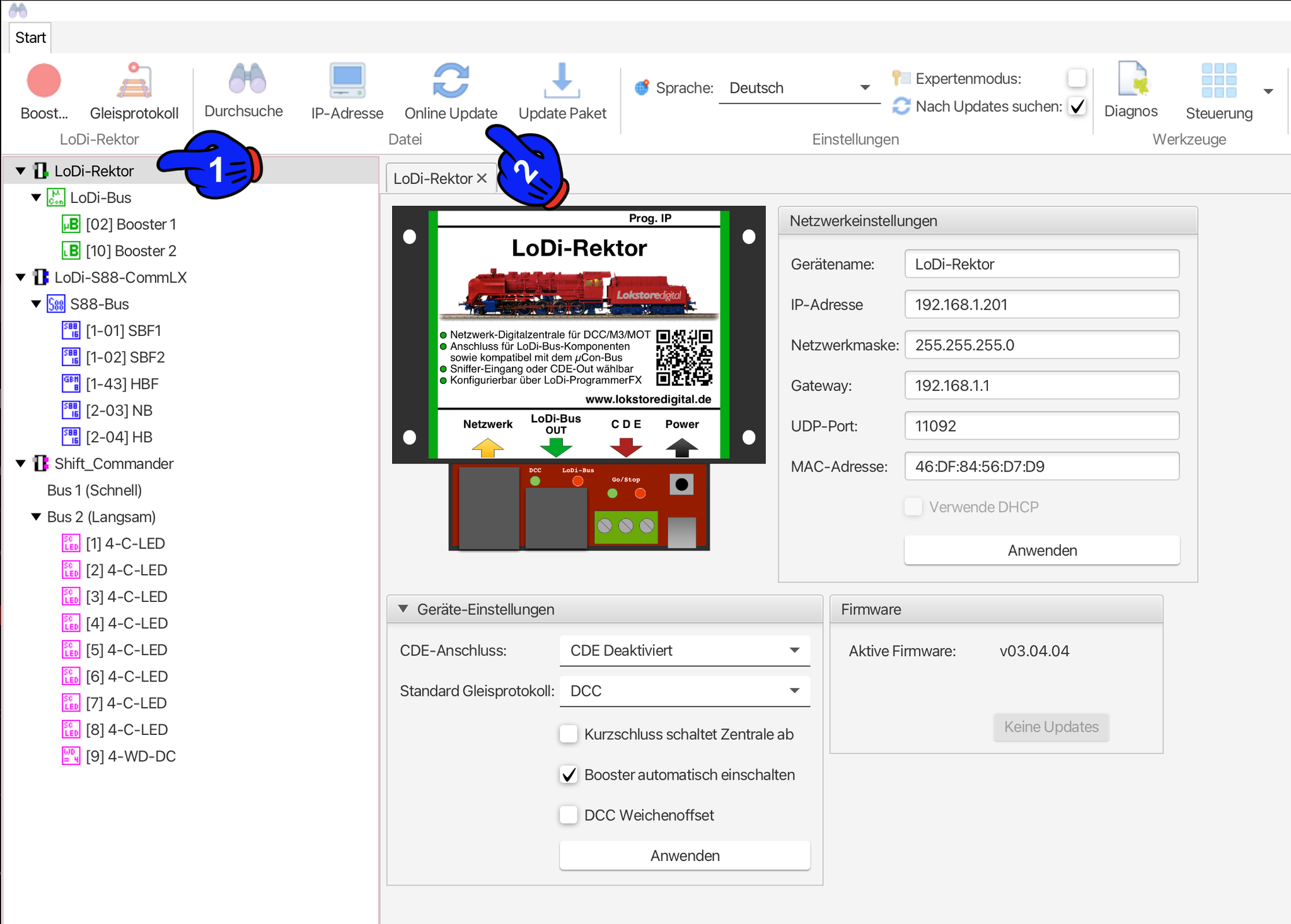

Ab dem LoDi-ProgrammerFX 2202, werden die Updates entweder automatisch oder über das Offline-Update-Paket geladen.

Sollte keine neue Firmware zur verfügung stehen, wird unter der Versionsnummer "Kein Update" angezeigt.

3. LoDi-Operatoren

siehe LoDi-Operatoren und LoDi-Light-Operator
