LoDi-RM-16+
Einrichtung im LoDi-ProgrammerFX

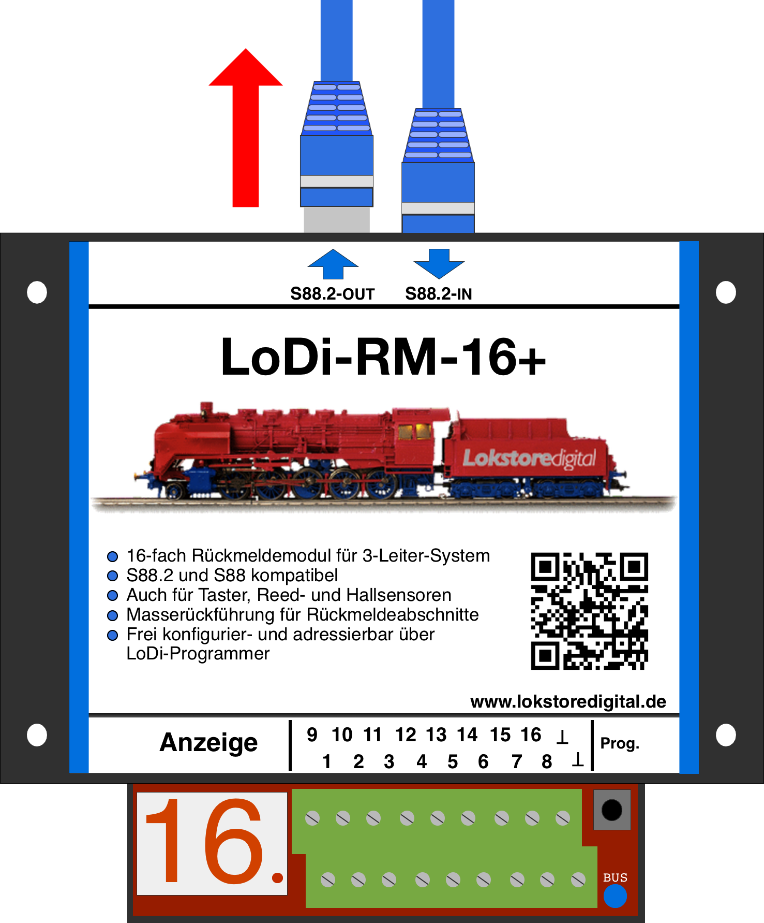

Der LoDi-RM-16+ ist ein 3-Leiter Belegtmelder der aber auch für Reedkontakten, Hallsensonseren oder als Tasteraktionen verwendet werden kann. Das Modul sowie jeder der 16 Kanäle können mit einem bis zu 16 Zeichen langen Namen versehen werden.
Da der LoDi-RM-16+ eine eigene S88.2-Adresse hat, kann er im S88.2-Bus verschoben werden, ohne dass sich die Adressierung ändert.
Der Dialog des LoDi-RM-16+ besteht aus den folgenden Teilen:
- der schematischen Abbildung des Moduls mit all seinen Kanälen (oben)
- den Einstellungen zum Modul bzw. des Kanals (unten)
1. Adresse vergeben
Im S88.2-Bus müssen die Rückmelder und Gleisbesetztmelder adressiert werden.

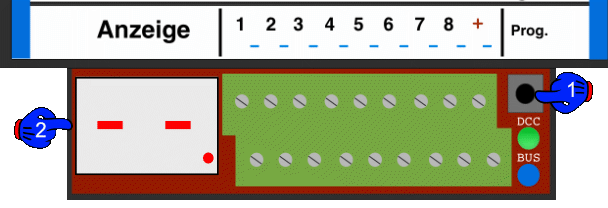

Dazu drücken Sie zuerst kurz den Prog. Knopf (1) am Rückmelder.
Danach blinkt das Display (2). Wenn Sie nun am Display zwei Striche blinken sehen, ist noch keine Adresse in das Modul programmiert. Ansonsten blinkt die Adresse, die bereits im Modul gespeichert ist.
Das Modul verlässt nach 60 Sekunden wieder den Programmiermodus.

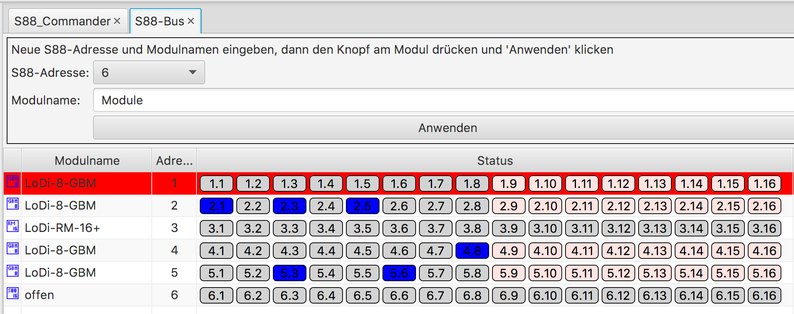

Im LoDi-Programmer wird angezeigt sobald sich ein Modul im Programmiermodus befindet.
Das Modul mit aktivem Prog. Knopf ist nun Rot. Hat das Modul noch keine Adresse, wird dies auch angezeigt.
Wählen Sie nun eine Adresse aus, geben Sie dem Modul einen eigenen Namen, wie z.B. Hauptbahnhof oder je nachdem wofür das Modul installiert ist und drücken Sie nun auf Anwenden.
Das Modul hat nun den Programmiermodus verlassen und die Adresse gespeichert.
2. Modulübersicht und Einstellungen im LoDi-ProgrammerFX
In der Modulansicht werden die 16 Kanäle des LoDi-RM-16+ nebeneinander von links nach rechts dargestellt. Kanal 1 ist links und Kanal 16 rechts.
Jeder Kanal besteht aus der oben angezeigten S88-Adressierung und dem darunter angezeigten Kanalnamen.
Die Kanalbelegtmeldung wird im Feld der S88-Adressierung farblich dargestellt. Grau bedeutet nicht belegt, blau bedeutet belegt.
Die Moduleinstellungen werden durch Klicken auf den Modulnamen oberhalb der Modulansicht aktiviert.
Hier kann der Name des Moduls geändert werden.
Der Modulname kann bis zu 16 Zeichen lang sein. Er wird durch einen Klick auf den Knopf "Anwenden" auf dem LoDi-RM-16+ gespeichert.
Ein Ändern des Modulnamens ist auch im Gerätebaum möglich.

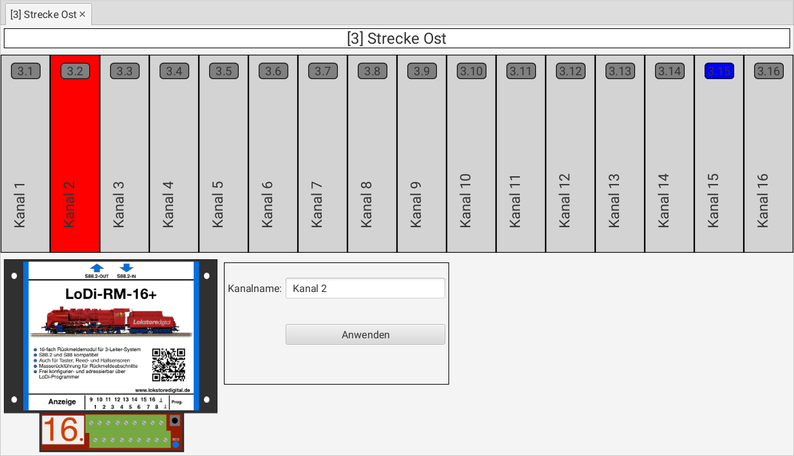

Die Kanaleinstellungen werden durch Klicken auf einen Kanal aufgerufen. Der ausgewählte Kanal ist rot hinterlegt.
Der Kanalname kann geändert werden. Er darf 16 Zeichen lang sein.
Die Einstellung wird mit einem Klick auf den Knopf "Anwenden" auf dem LoDi-RM-16+ gespeichert.
3. Firmwareupdate
Alle am LoDi-S88-Commander(LX) angeschlossenen S88.2-fähigen Module können über den Bus direkt upgedatet werden. Das Updateverfahren ist dabei identisch wie bei den LoDi-Interface. ( Alle LoDi-Rückmeldemodule ab 2021 )

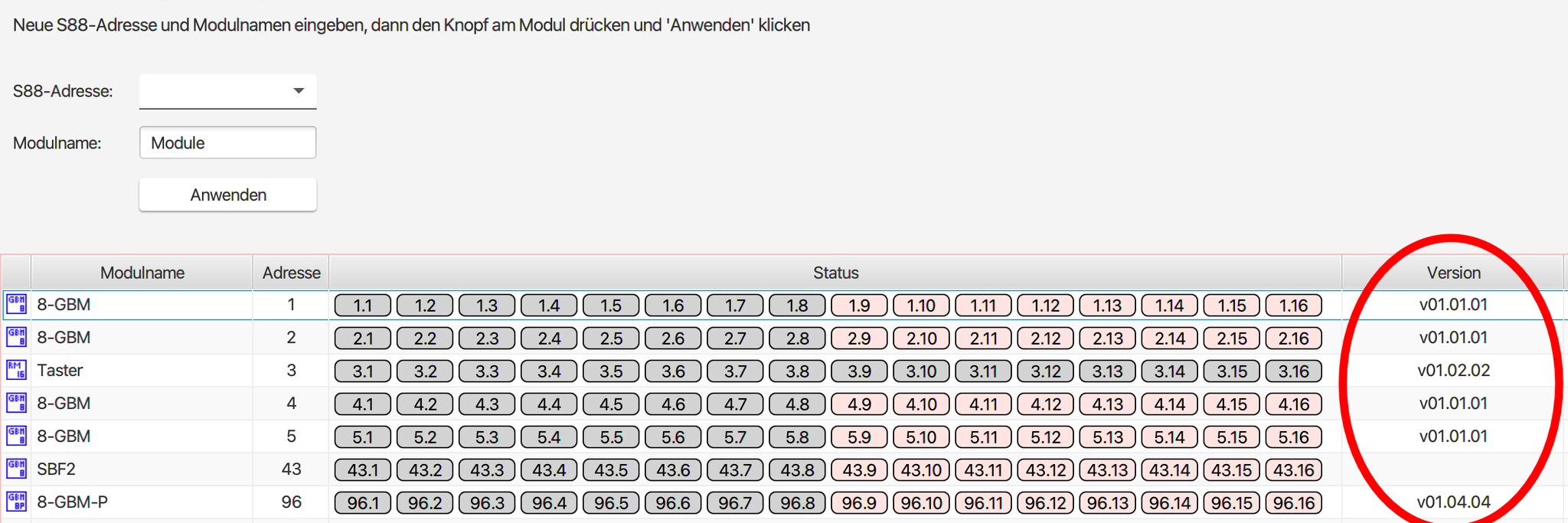

In der S88-Busübersicht des LoDi-ProgrammerFX wird auf der rechten Seite die Firmwareversion des Moduls angezeigt. Sollte hier keine Nummer stehen, ist das Modul nicht update-fähig, das betrifft Module vor 2020.

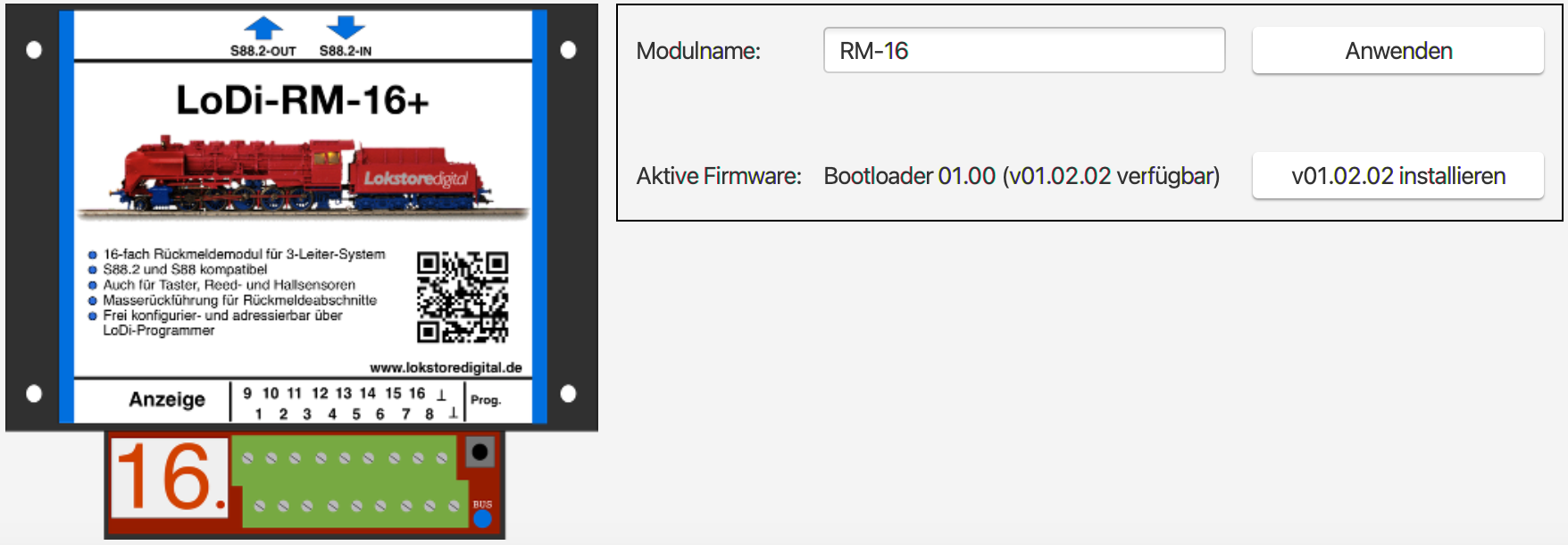

Die Firmware kann aber auch direkt in der Modul-Ansicht abgefragt werden.

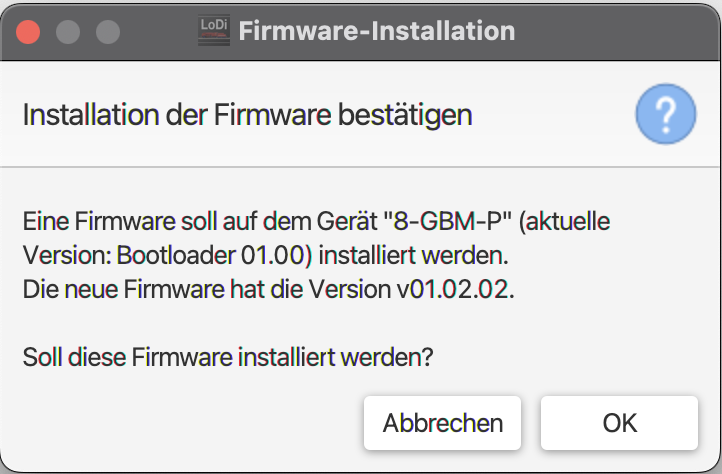

Im hier gezeigten Modul wird nun ein Update angezeigt. Durch Klicken auf den rechten Button wird eine weitere Abfrage gestartet, die Sie nun bestätigen müssen.
Nach Bestätigung des Updates wird das Modul in den Bootloader versetzt und das Update übertragen. Unten in der Fußzeile des LoDi-ProgrammerFX sehen Sie einen Übertragungsbalken. Auch zeigt das Display des Moduls die empfangenen Pakete an; es läuft eine Zahl mit hoch. Nachdem der LoDi-ProgrammerFX das Update übertragen hat, wird das Modul neu gestartet und ist jetzt mit der neuen Version online.
Sollte das Update mal schief gehen...
Keine Sorge, das Modul kann immer wieder in den Bootloader-Zustand versetzt und daraufhin neu geflasht werden. Sollte ein Update fehlgeschlagen sein, können Sie dieses direkt wiederholen; das Modul muss dafür im Bootloader-Modus sein.
Das Modul zeigt Ihnen in dem 2 Nummerndisplay "B0" für Bootloader an.
Auch muss der LoDi-ProgrammerFX das Modul im Bootloader erkennen. Dies ist dann auch im LoDi-ProgrammerFX ersichtlich.
Das Modul lässt sich aber auch manuell in den Bootloader-Modus versetzen. Gehen Sie wie folgt vor:
- Trennen Sie das Patchkabel zum LoDi-S88-Commander(LX).

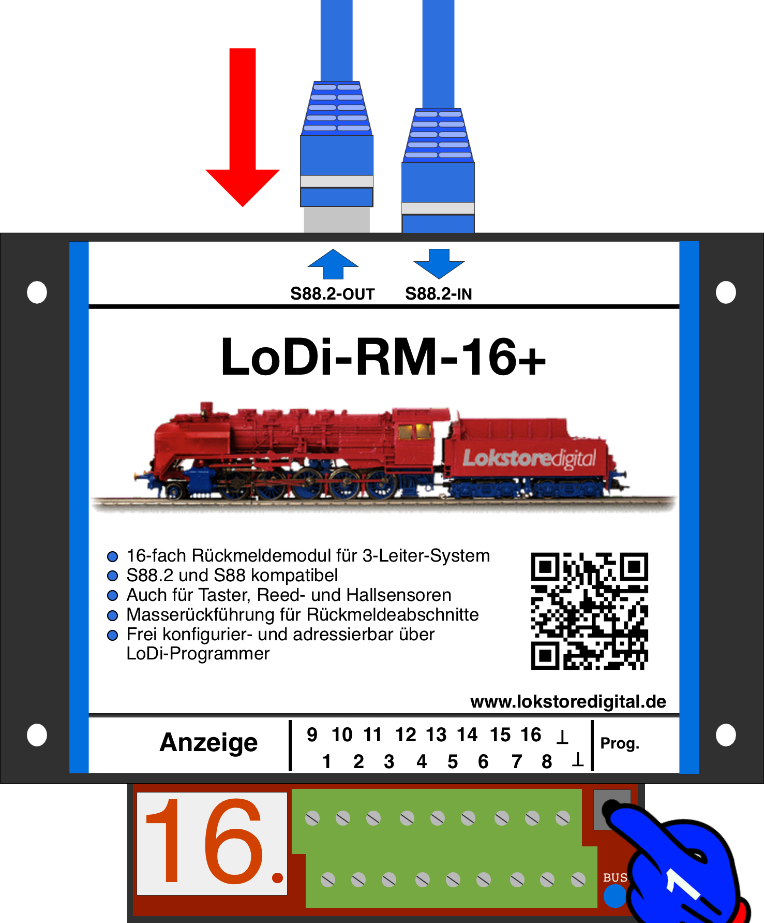

- Am LoDi-RM16+ befindet sich vorne rechts die Prog.-Taste (1), mit dieser wird auch die Adresse des Moduls vergeben.
- Halten Sie diese Taste gedrückt und stecken Sie das Kabel wieder ein. Die Taste können Sie dann nach dem Einstecken direkt wieder loslassen.
Das Display sollte nun B0 anzeigen. Von da aus kann das Modul wieder im LoDi-ProgrammerFX angezeigt werden und, wenn eine Adresse vergeben ist, kann eine aktuelle Firmware installiert werden.

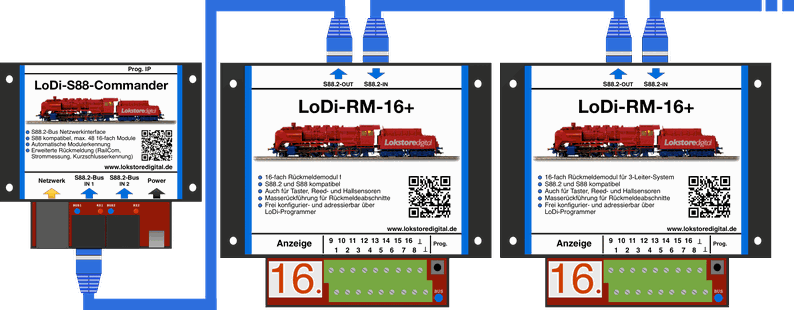

4. Anschließen und Aufbau des LoDi-RM-16+
