LoDi-Booster

Einstellung und Firmware-Update

Der LoDi-Booster setzt das von der Zentrale über den LoDi-Bus kommende Steuersignal auf die Gleisspannung um. Hierbei verfügt der LoDi-Booster über die folgenden Merkmale:

  • zwei getrennt schaltbare Boosterkanäle
  • einstellbare Empfindlichkeit für Kurzschlüsse
  • RailCom-Unterstützung (Generierung RailCom-Cutout)
  • integrierte Strom-, Spannungs- und Temperaturmessung

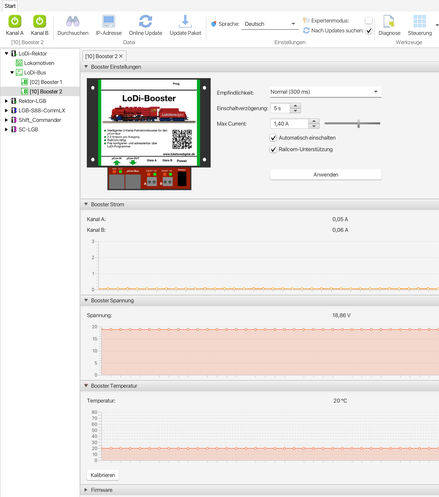

Der LoDi-Booster-Dialog versucht all diese Eigenschaften übersichtlich darzustellen. Alle Bereiche kann man auf- und zuklappen. Dadurch wird nur das angezeigt, was wirklich gerade benötigt wird.



Der Dialog ist wie folgt aufgeteilt:

  • Booster Einstellungen: Setzt die im LoDi-Booster gespeicherten Einstellungen.

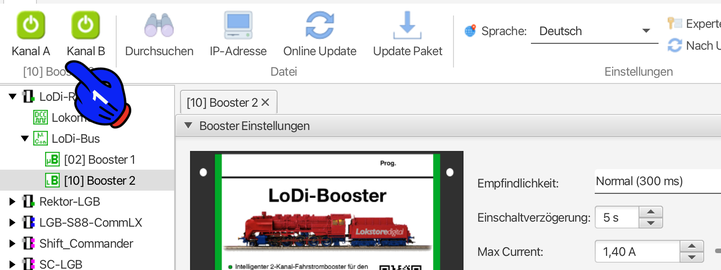

  • Booster Status: Zeigt den aktuellen Booster-Status an und erlaubt das Ein- und Ausschalten der Booster-Kanäle.
  • Booster Strom: Misst den aktuellen Strombedarf auf den beiden Booster-Kanälen.
  • Booster Spannung: Misst die Gleisspannung beider Booster-Kanäle.
  • Booster Temperatur: Zeigt die Temperatur im Gerät an.

1. Ändern der µCon-Bus-Adresse des LoDi-Booster

Im Auslieferungszustand ist der LoDi-Booster -  wie oben schon erwähnt - auf Adresse 1 eingestellt. Diese kann so bleiben und muss erst geändert werden, falls Sie noch einen weiteren LoDi-Booster in das System integrieren wollen.

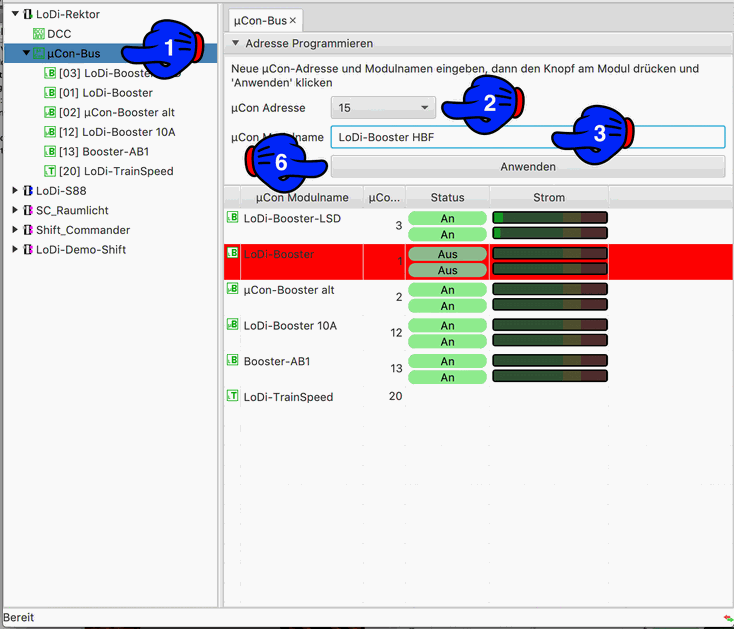

Wählen Sie nun die neue Adresse, die das Gerät bekommen soll aus (2). Es kann nun noch bei (3) ein Name für das Gerät eingegeben werden.

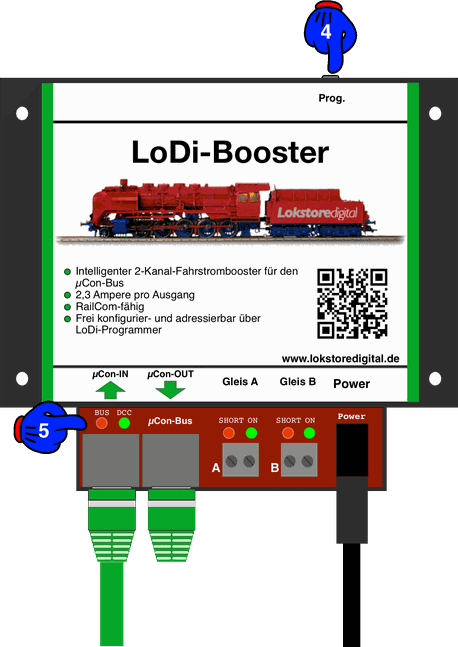

Drücken Sie nun am LoDi-Booster die Prog.-Taste (4) für 3 Sekunden. Der LoDi-Booster springt jetzt in den Adressiermodus. Er signalisiert dies über die beiden LEDs (5) durch abwechselndes Blinken.

Jetzt kann die "Anwenden-" Taste (6) im LoDi-PorgammerFX gedrückt werden. Der TrainSpeed hört sofort auf zu Blinken und hat ab jetzt seine neue Adresse eingestellt.







Der LoDi-Booster hat nun die neue Adresse gespeichert und wird direkt wieder im Bus angezeigt.

2. Einstellungen des LoDi-Booster

Der LoDi-Booster speichert seine Einstellungen im internen Speicher.

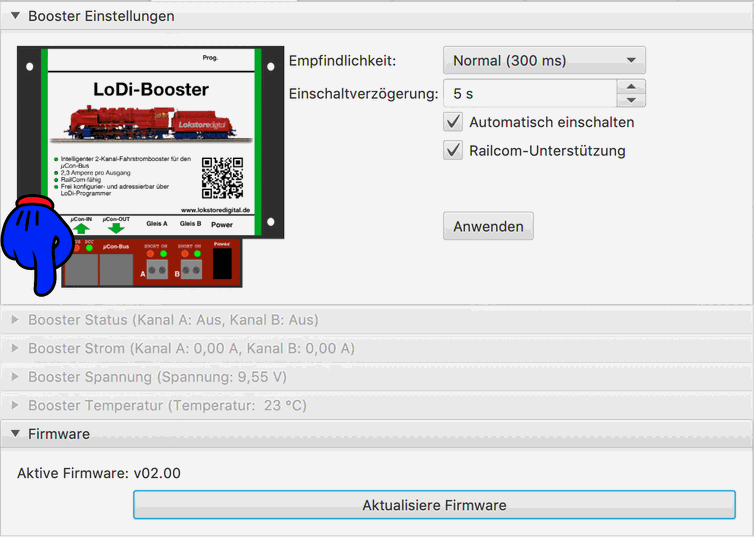

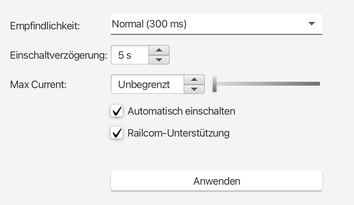

Alle Einstellungen werden durch Drücken des Knopfes "Anwenden" übernommen und im Booster gespeichert.

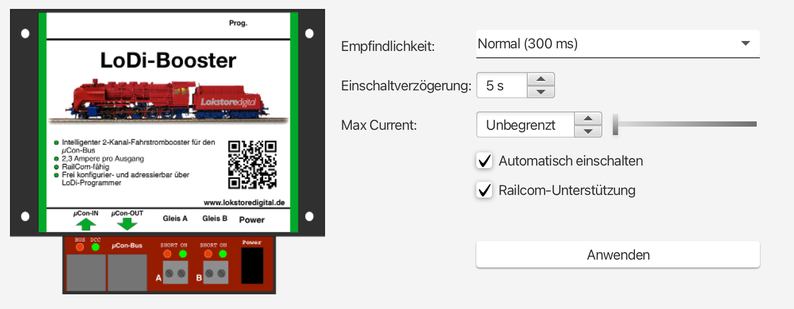

Dieser Dialog bietet die folgenden Einstellmöglichkeiten:

  • Empfindlichkeit: Stellt die Zeit ein, ab der bei Überschreitung der Kurzschlussschwelle ein Kurzschluss detektiert wird. Die tatsächliche Empfindlichkeit hängt zusätzlich von der Häufigkeit des Kurzschlussfalls ab.
    Dreileiter-Fahrer sollten hier eine höhere Schwelle einstellen, um Probleme beim Überfahren von Weichen zu vermeiden.
    • sehr schnell: 100 ms
    • schnell: 200 ms
    • normal: 300 ms
    • langsam: 400 ms
    • sehr langsam: 500 ms
    • Es können auch Individuelle Kurzschlusszeiten im Feld Empfindlichkeiten bis 2500ms eingegeben werden. Dies ist beim LoDi-Booster ab Firmwareversion 2.03 möglich.
  • Einschaltverzögerung: Die Einschaltverzögerung gibt die Wartezeit vor dem Wiedereinschalten der Fahrspannung nach einem Kurzschluss an.
  • Max Current: Hier kann die maximale Amperegrenze über einen Schieberegler in 100-mA-Schritten eingestellt werden. ( Ab FW V4.03 )
  • Automatisch Einschalten: Ist diese Option gesetzt, so schaltet der Booster nach einem Kurzschluss unter Einhaltung der in "Einschaltverzögerung" definierten Wartezeit automatisch wieder die Fahrspannung ein.
    Ist diese Option nicht gesetzt, so muss der Booster manuell entweder per Software oder per Knopfdruck am Booster wieder eingeschaltet werden.
  • RailCom-Unterstützung: Ist diese Option gesetzt, so erzeugt der Booster nach jedem DCC-Paket einen RailCom-Cutout. Dieser ist notwendig, um die von den Dekodern gesendeten Daten in den LoDi-8-GBM Rückmeldern zu empfangen.
    Setzen Sie diese Option nur, wenn Sie DCC oder mfx® mit RailCom verwenden.

3. Status und Anzeigen

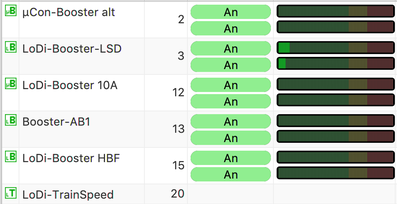

Ab der LoDi-ProgrammerFX-Version 5.2025 wird der Status der Booster direkt in der oberen Statusleiste angezeigt. Dadurch entfällt das Aufklappen weiterer Reiter, und der aktuelle Status aktiver Booster ist unmittelbar sichtbar.

  • An: Der Kanal ist eingeschaltet. Ist ein Gleissignal vorhanden, wird die Gleisspannung zugeschaltet.
  • Aus: Der Kanal ist ausgeschaltet. Es ist keine Gleisspannung vorhanden.
  • Kurzschluss: Der Kanal meldet einen Kurzschluss. Die Gleisspannung wird in diesem Zustand abgeschaltet.

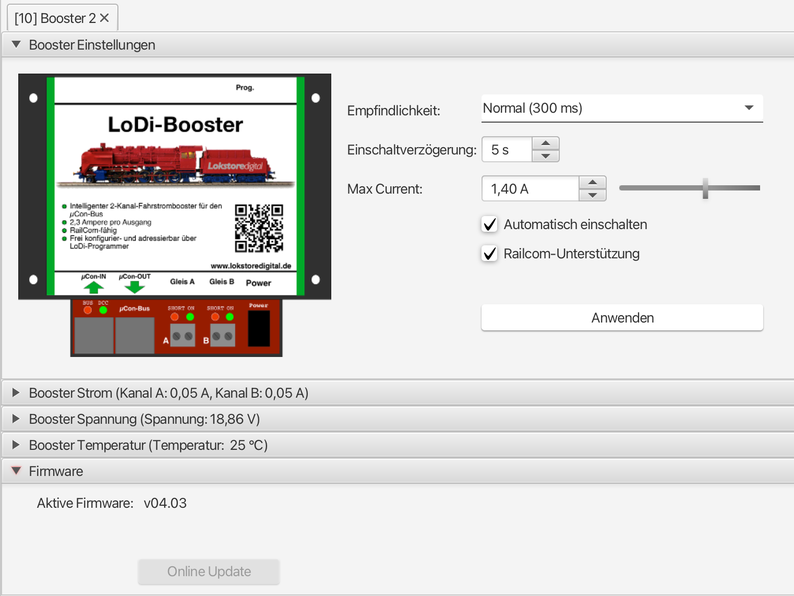

Der Booster kann in weiteren Feldern, die unten im LoDi-ProgrammerFX aus- oder eingeklappt werden können,  Strom, Spannung und ab Firmwareversion 2.00 die Temperatur des Gerätes anzeigen.

Dieser Bereich stellt den Strombedarf der beiden Booster-Kanäle im zeitlichen Verlauf dar.

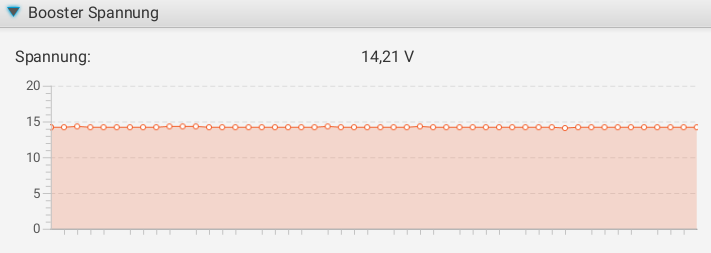

Dieser Bereich stellt den Spannung der beiden Booster-Kanäle im zeitlichen Verlauf dar.

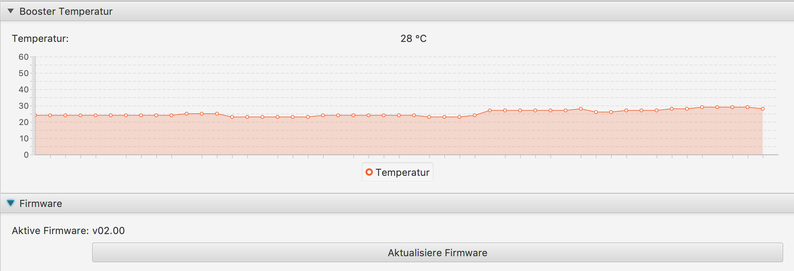

Dieser Bereich stellt den Temperaturverlauf des Boosters gemessen in der nähe der Endstufe da. Sollte der Wert sich erhöhen, passt sich die Lüfterleistung an.

4. Firmware-Update des LoDi-Booster

Der LoDi-Booster ist über den LoDi-Rektor updatefähig.



Ab dem LoDi-ProgrammerFX 2025.01 gibt es für die Firmware der Geräte den Online Updater. Wie Sie nun eine FW installieren zeigen wir Ihnen hier.









Um die Firmware nun auf dem LoDi-Booster upzugraden, müssen Sie nun zuerst das Gerät in den Bootloader-Modus bringen.

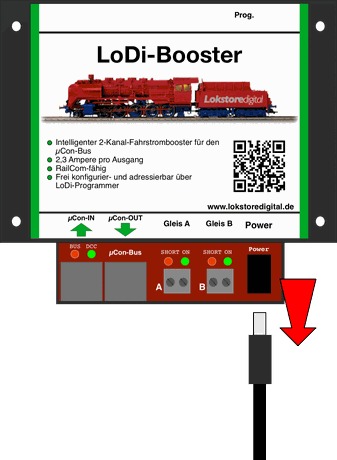

Dazu ziehen Sie zunächst das Stromkabel vom LoDi-Booster ab.

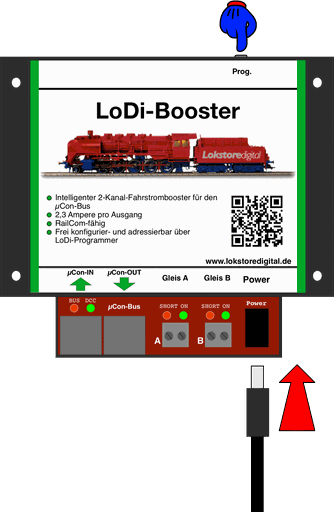

Um nun den Bootloader im LoDi-Booster zu aktivieren, müssen Sie die Prog. Taste hinten am Booster gedrückt halten und gleichzeitig den Stromstecker Stromstecker wieder in den LoDi-Booster stecken.



Nach dem Einstecken des Stromkabels können Sie die Taste loslassen.

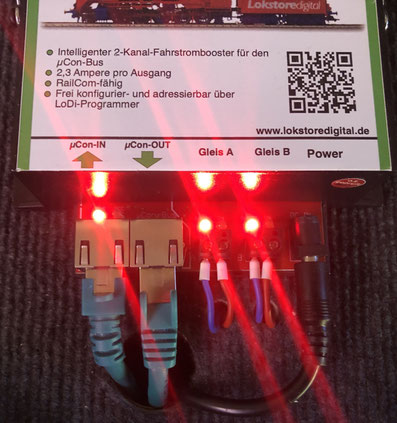

Der LoDi-Booster befindet sich nun im Bootloader-Modus. Dies signalisiert er, indem alle LEDs am Gerät rot leuchten.



Nur die LED am µCon-Bus arbeite wie gewohnt und signalisiert mit Flackern einen aktiven Bus.

(Nur wenn der LoDi-Rektor angeschlossen und aktiv ist.)

Nun wird der Booster im LoDi-ProgrammerFX angezeigt, allerdings sind nun alle Anzeigen ausgegraut, somit signalisiert der LoDi-ProgrammerFX, dass der LoDi-Booster im Bootloader-Modus ist.

Bis auf das Firmwareupdate ist nun nichts weiter möglich.

Wie bereits erwähnt, bietet der LoDi-ProgrammerFX seit der Version 2025.01 die Funktion eines Online-Updates. Diese ermöglicht es, die aktuellen Versionen der Geräte direkt im Dialog anzuzeigen und sofort zu installieren.

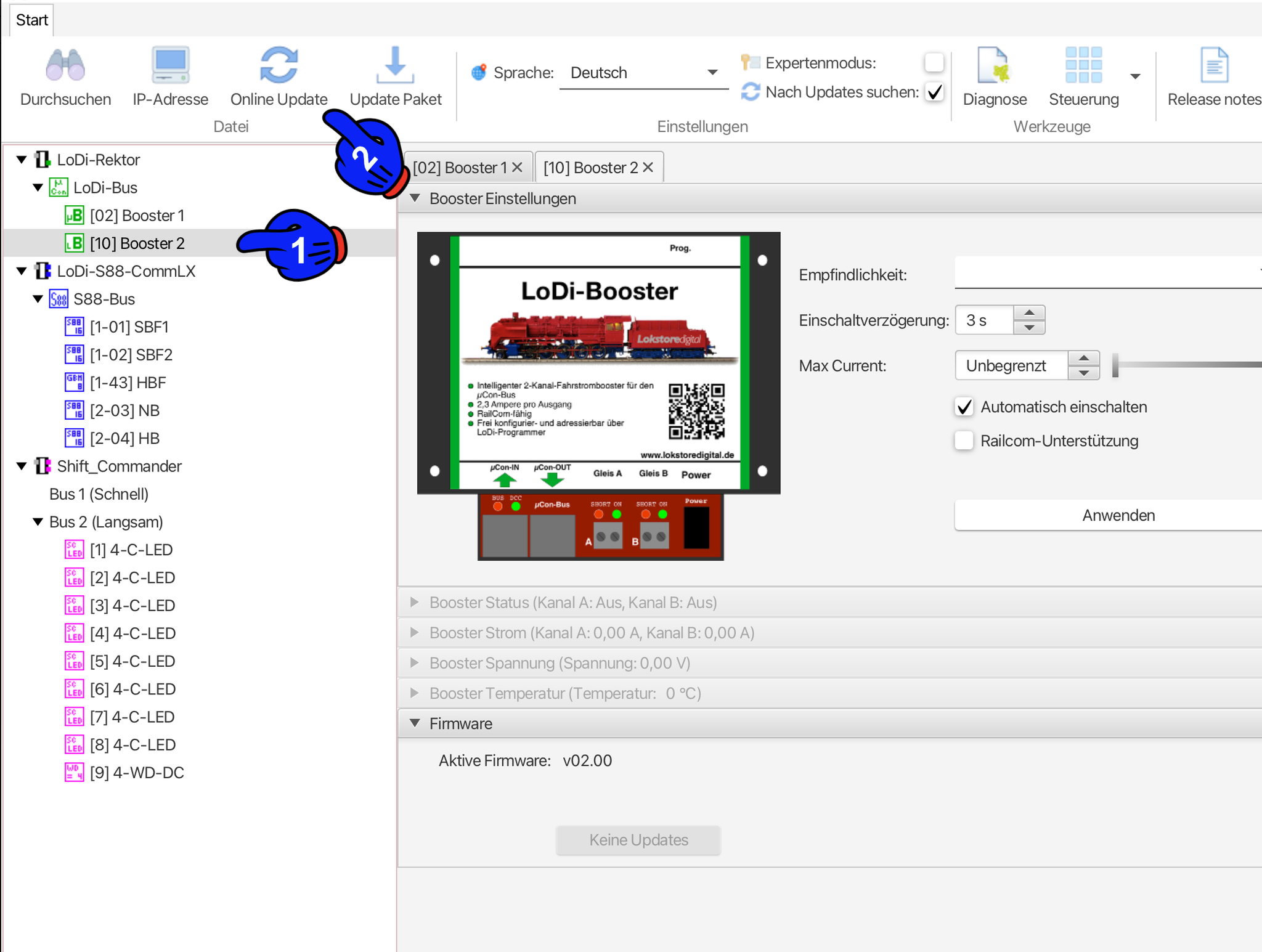

Klicken Sie nun auf den LoDi-Booster der sich im Bootloader befindet.  Es erscheint nun oben in der Leiste ein neuer Menüpunkt: "Online-Update".

Der Aktualisierungsdialog öffnet sich, und der Server sucht automatisch nach verfügbaren Updates.

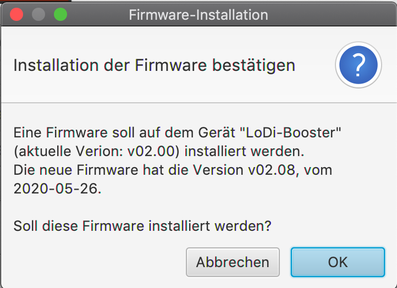

Wählen Sie anschließend die neueste angezeigte Version (3) aus und klicken Sie auf Update installieren (4). Im nächsten Dialog werden Ihnen noch einmal die aktuell installierte Version und die zu installierende Version angezeigt.






Nun müssen Sie das Update noch bestätigen.

Nach dem Drücken der o.k. Taste läuft nun rechts unten im LoDi-ProgrammerFX ein Fortschrittsbalken.





Der LoDi-Booster bootet nach dem Update einmal neu, er meldet sich dann wieder direkt wie gewohnt im LoDi-Bus an. Eine kurze Kontrolle zeigt das nun die aktuelle Firmware installiert ist.  Sollte er nach dem Update rot weiterblinken, trennen Sie den Booster kurz vom Strom und stecken Sie diesen wieder ein.

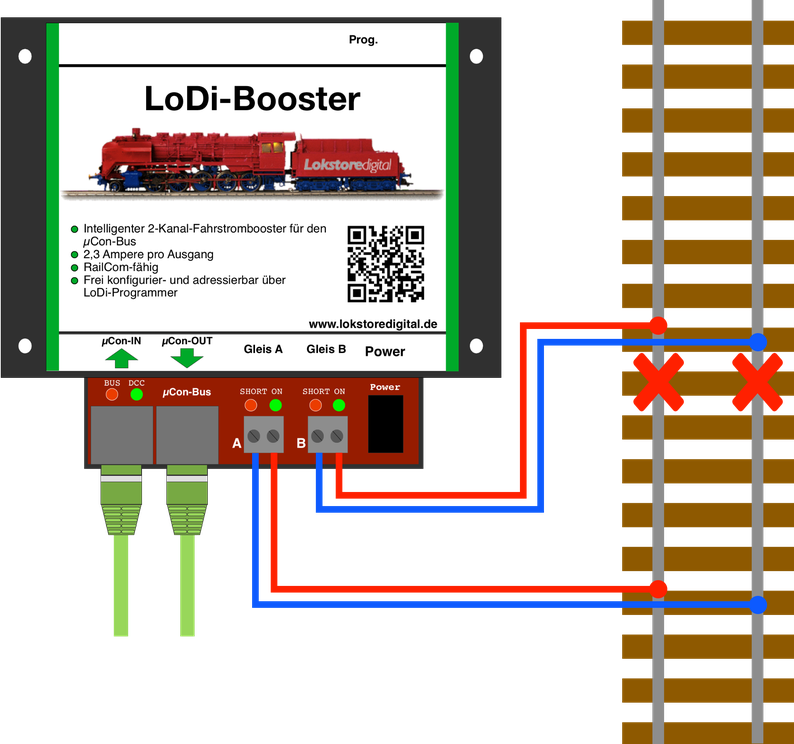

5. Anschließen und Aufbau des LoDi-Booster
