Die LoDi-21MTC(-S)-Platine
Sie möchten einfach und schnell ihre alten Lokomotiven umrüsten, dabei aber nicht auf die neueste Decodertechnik verzichten müssen?
Mit der LoDi-21MTC-Platine ist ein sauberes und schnelles Umrüsten älterer Loks ein Kinderspiel . . .
Nun sogar die LoDi-21MTC-S-Platine mit integrierten Vorwiderstände ! ! !
Für das Umrüsten von Lokomotiven möchte man möglichst flexibel sein.
Daher haben wir die LoDi-21MTC(-S)-Platine entwickelt und alle 21 Pole auf Lötpads gelegt.
Sie ist geeignet für Platinen mit oder ohne Sound.
Die Eigenschaften der LoDi-21MTC-Platine

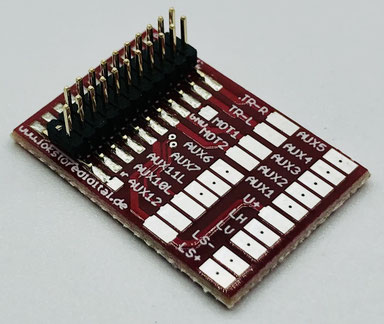

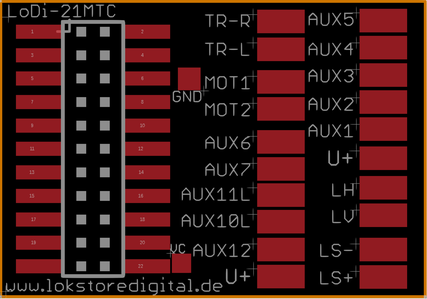

1. Die LoDi-21MTC-Platine und ihre Anschlüsse
Anschlussinfo NMRA Farbschema:

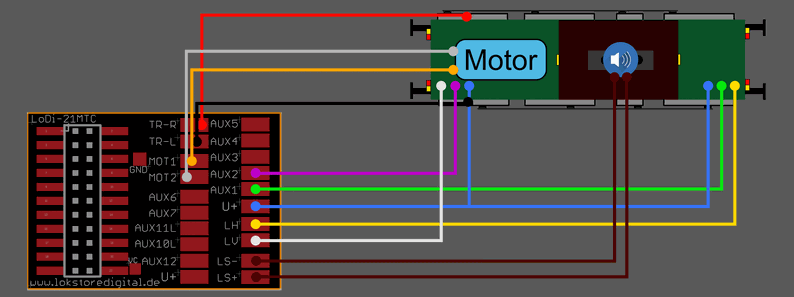

Beispiel Anschlussschema mit Lok. Licht vorne hinten mit Lichtwechsel über AUX1 und AUX2 zuschaltbar.

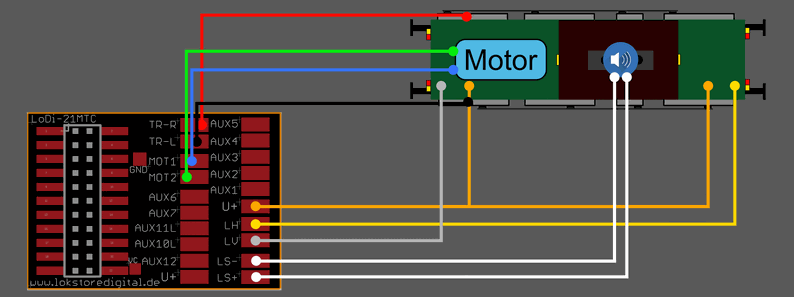

Anschlussinfo Märklin® Farbschema:
Die LoDi-21MTC-Platine verfügt über weitere Ausgänge, die je nach Hersteller verschieden verwendet werden können wie Susi, weitere Aux- oder Logikkanäle.
ACHTUNG! Die Platine darf nicht direkt auf das Metall der Lok montiert werden, zwischen Lok und Platine muss isoliert werden. Für die perfekte Befestigung verwenden Sie ein Schaumklebeband, um
die Platine in der Lok zu befestigen. Durch Verwendung eines doppelseitigen Klebebandes ist auch die Isolierung des Lokgehäuse und der Platine gewährleistet.

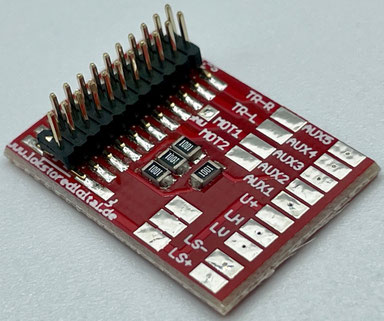

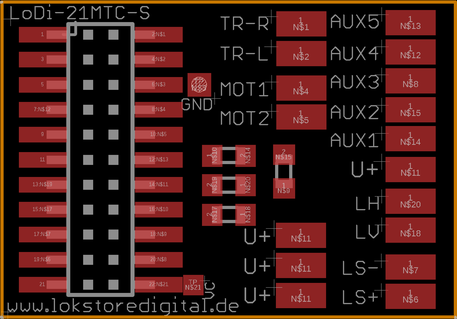

2. Die LoDi-21MTC-S-Platine und ihre Anschlüsse
Bei der LoDi-21MTC-S-Platine haben wir höhere Ausgänge wie AUX6 - AUX12 verzichtet. Diese sind meist Logikausgänge oder werden Herstellerspezifisch verwendet.
Wir haben den Platz für Vorwiderstände verwendet. Das bedeutet das die Platine in Loks mit LEDs direkt verwendet werden kann. Sie müssen nicht noch zusätzlich Widerstände integrieren.

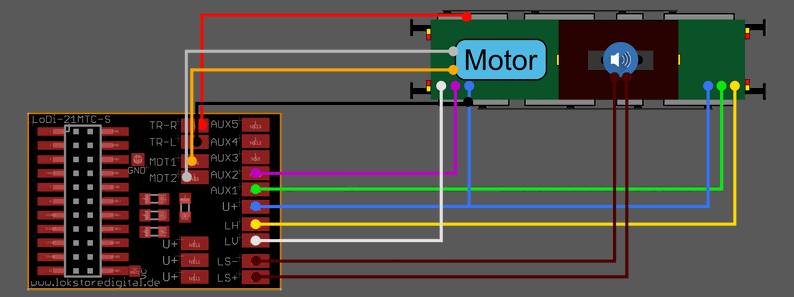

Anschlussinfo NMRA Farbschema:

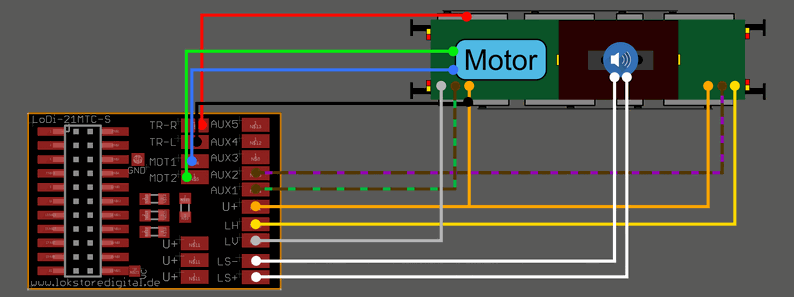

Hier haben wir nun in der Lok LEDs verbaut mit Lichtwechsel, dabei werden jetzt 4 Lichtkanäle verwendet. Bei der LoDi-21MTC-S sind bei F0V/H sowie AUX1 und AUX2 1 Kiloohm Widerstände verbaut. Sie müssen somit keine zusätzlichen Widerstände für den Lichtwechsel in die Lok ein bauen.
Anschlussinfo Märklin® Farbschema:

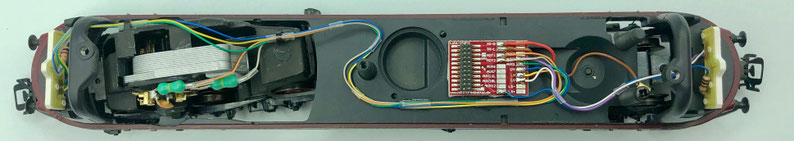

Bei diesem Beispiel haben wir nun eine Platine aus eine Märklin Lok entfernt und die Orignal LED-Beleuchtung gelassen. Hier würden nun die Vorwiderstände fehlen, welche wir jetzt mit der LoDi-21MTC-S wider haben und somit keine zusätzlichen Widerstände integrieren müssen.

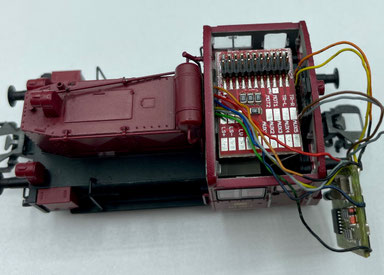

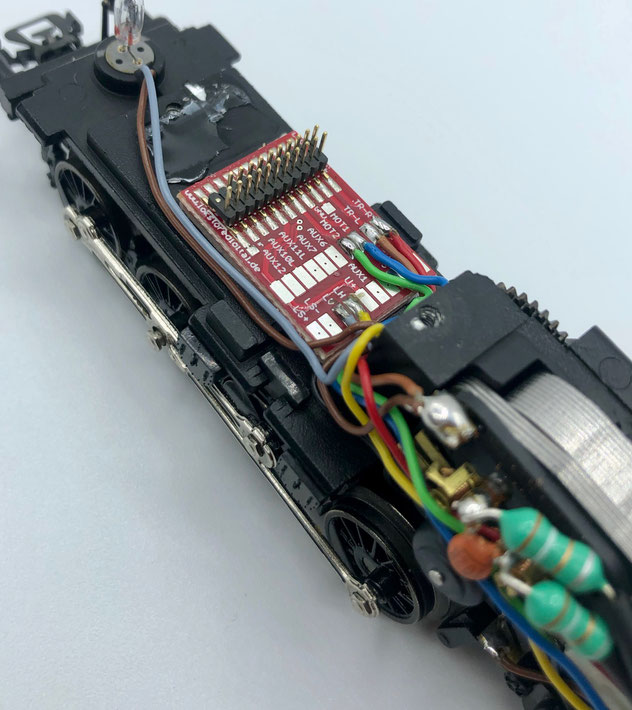

Hier haben wir ein kleines Beispiel für die
LoDi-21MTC-S in einer Köf von Märklin, hier wird der alte Motoroladecoder entfernt und durch einen 21 Pol Ihrer Wahl ersetzt.
3. Technische Daten
LoDi-21MTC
0-24 Volt Wechsel-, Gleich- oder Digitalspannung

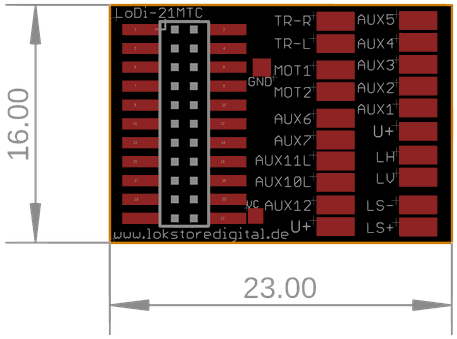

Maße
Länge: 23 mm
Breite: 16 mm
Höhe: 13 mm an der höchsten Stelle ( kann von Decoder zu Decoder variieren )
Gewicht: 2g
LoDi-21MTC-S
0-24 Volt Wechsel-, Gleich- oder Digitalspannung
Maße
Länge: 23 mm
Breite: 16 mm
Höhe: 13 mm an der höchsten Stelle ( kann von Decoder zu Decoder variieren )
Gewicht: 2g
Sie haben noch Frage zu unserem System?
Sie möchten sich persönlich von der Qualität der Geräte überzeugen?
GERN!
Kontaktieren Sie uns HIER!
Besuchen Sie unser Forum, dort sind erfahrene User mit Freude bereit Ihnen weiterzuhelfen.
